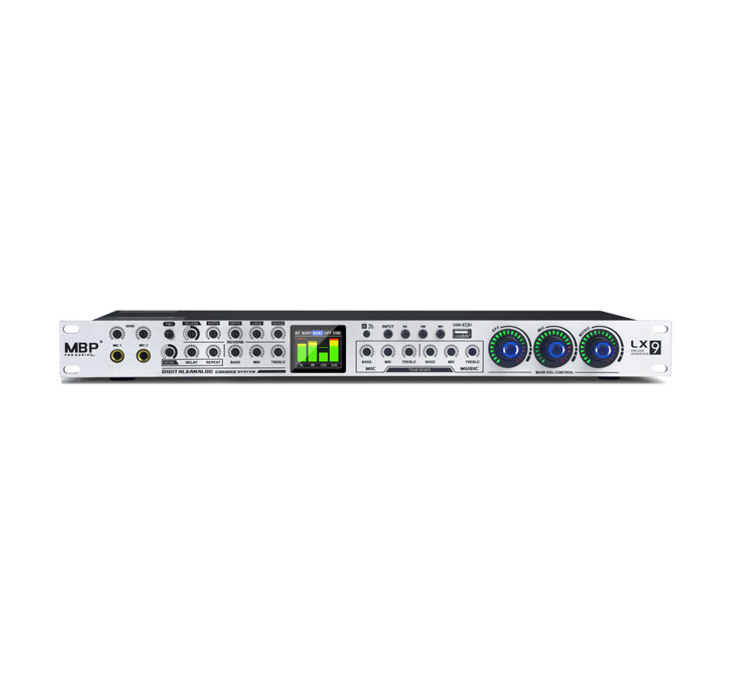

LX-9 Pre-effector
INPUT
Type:RF filter,servo-balanced input
Input impedance:40kQ balance
Norminal operating:-40 dB to -2 dB
Maximum input:+20 dBu unbalance
OUTPUT
Type:DC-decoupled balance output stage
Output impedance:400 balance
Maximum output:+20 dBu unbalance
Bandwidth:10Hz-50kHz(+0,-1 dB)
Total harmonic distortion (+4 dBu):0.005%
MONO BASS OUTPUT
Type:DC-decoupled balance output stage
Output impedance:40Q balance
Maximum output:+20 dBu unbalance
Bandwidth:10Hz-250 Hz(+0,-1 dB)
Total harmonic distortion (+4 dBu):0.005%
LOW BAND PROCESSOR
Shift switch:change 50 Hz or 100 Hz
Low mix:variable from off to max
HIGH BAND PROCESSOR
Turn:variable from 1 kHz to 8kHz
Prosess:variable from classic (heavy)to pop (thin)High mix
High mix:variable from off to max
MONOLOW-FREQUENCY SIGNAL PROCESSOR
Phase switch:change 0°or 180
Xover frequency:variable from 100 Hz to 250 Hz
Output:variable from-octo +12 dB
POWER SUPPLY
Main voltage:AC220 V/50-60 Hz
Power comsumption:10W
